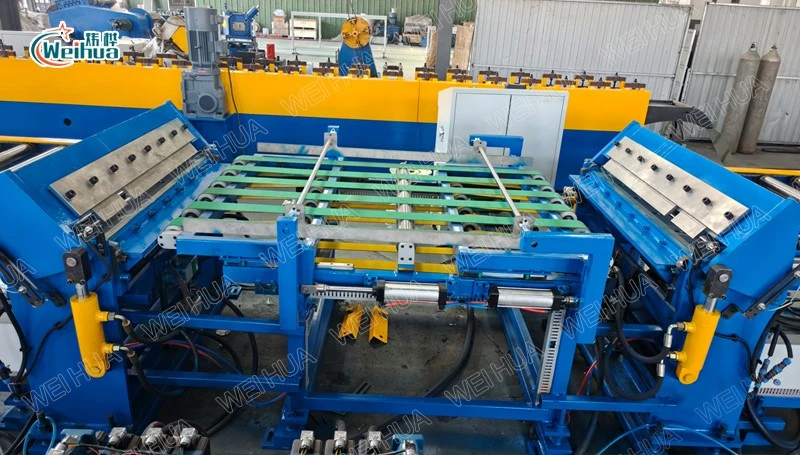

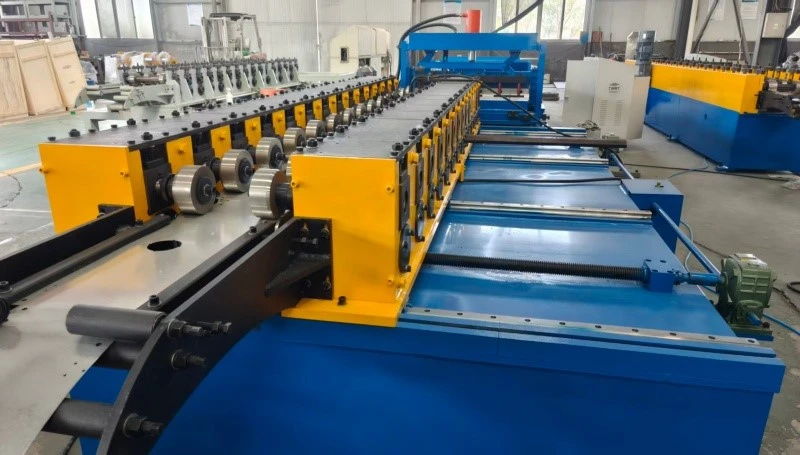

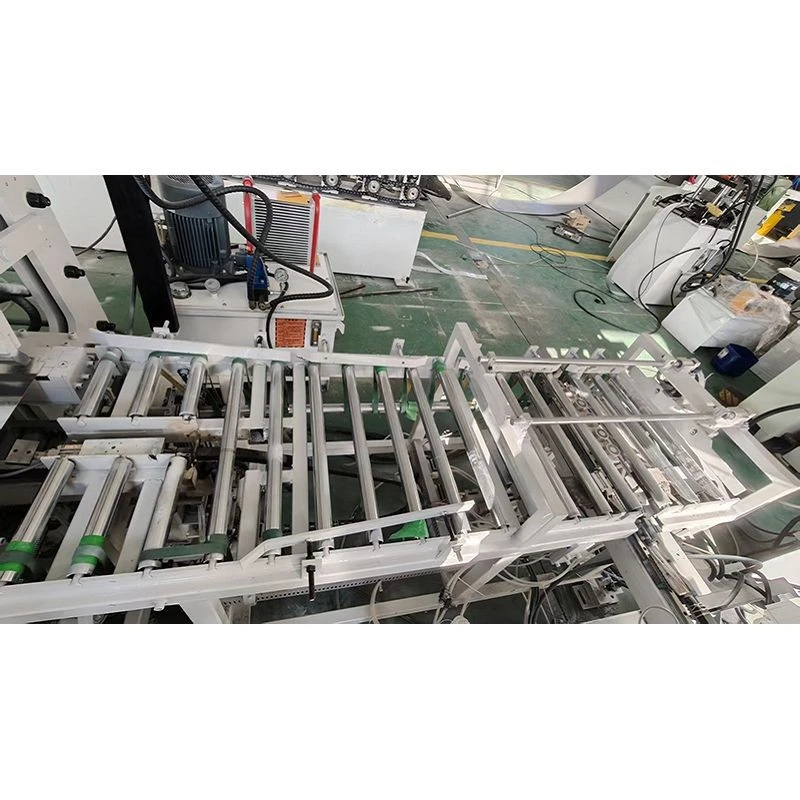

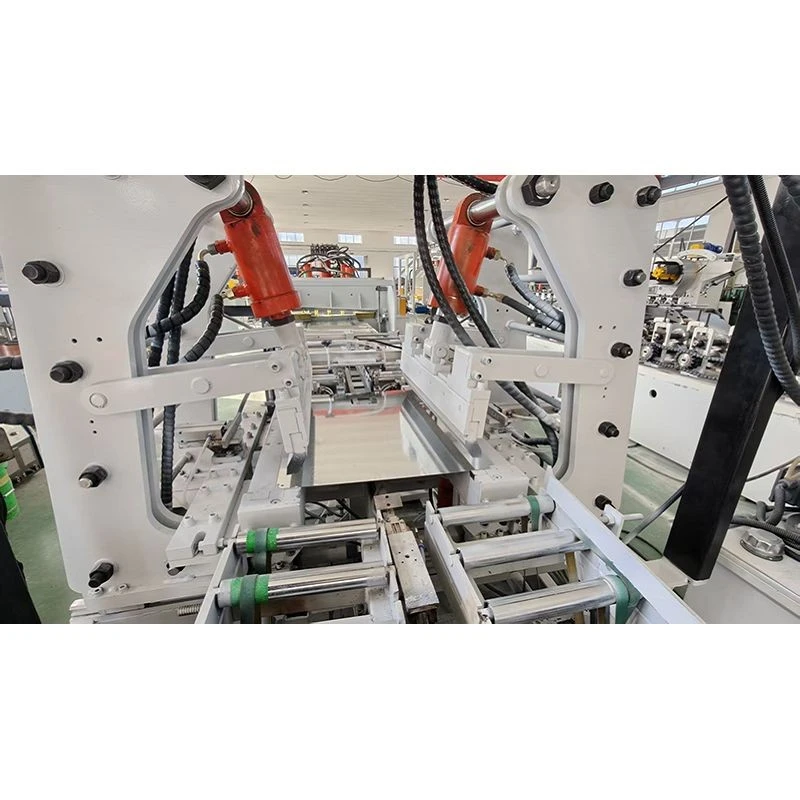

Машина за ролково формоване на панели за врати на противопожарни шкафове

Машината за валцоване на панели за врати на противопожарни шкафове е основното валцуващо оборудване в линията за производство на панели за врати на противопожарни шкафове. Той е специално проектиран да оформя непрекъснато подсилващата ребрена структура и контура на сгънатия ръб на панела на вратата на противопожарния шкаф чрез преминаване на стоманени ленти през множество прогресивни валцоващи проходи. Оборудването използва закалени ролки Cr12 (HRC58 градуса -62 градуса), PLC контрол, честотно преобразуващо устройство, мощност 30kW, скорост 0-4 броя/минута и може да обработва плочи с дебелина 0,5-1,5 mm и ширина 100-1000 mm, осигурявайки високопрецизни заготовки за панели за врати за последващо монтиране на стъклени прозорци и процеси на огъване.

Технически спецификации

Име на продукта	Машина за ролково формоване на панели за врати на противопожарни шкафове
Спецификация на материала	Q235
Скорост на производство	0-4 бр./мин
Метод на рязане	Машина за подстригване
Параметри на напрежението	380V/415V, 50Hz, 3-фазен
Електрическо управление	PLC
Задвижващ мотор	Моторно задвижване с променлива честота
Дебелина на лентата	0,5-1,5 мм (персонализирано според изискванията на клиента)
Ширина на лентата	100мм-1000мм
Ролков материал	Cr12, закален HRC58 степен -62 градуса
Тип хидравлично масло	46# Хидравлично масло
Тип трансмисионно масло	18# Трансмисионно масло
Обща мощност на двигателя	30KW
Толеранс на размера на рязане	По-малко или равно на ±0,5 mm (дължина по-малка или равна на 3000 mm)
Материал на матрицата за рязане	Cr12MoV
Въздушен източник	0,5m³/мин; Налягане: 0.7MPa

Предимства на продукта

I. Много{1}}прогресивно валцоване за плоски, не-изкривени тънки-плочи на вратите

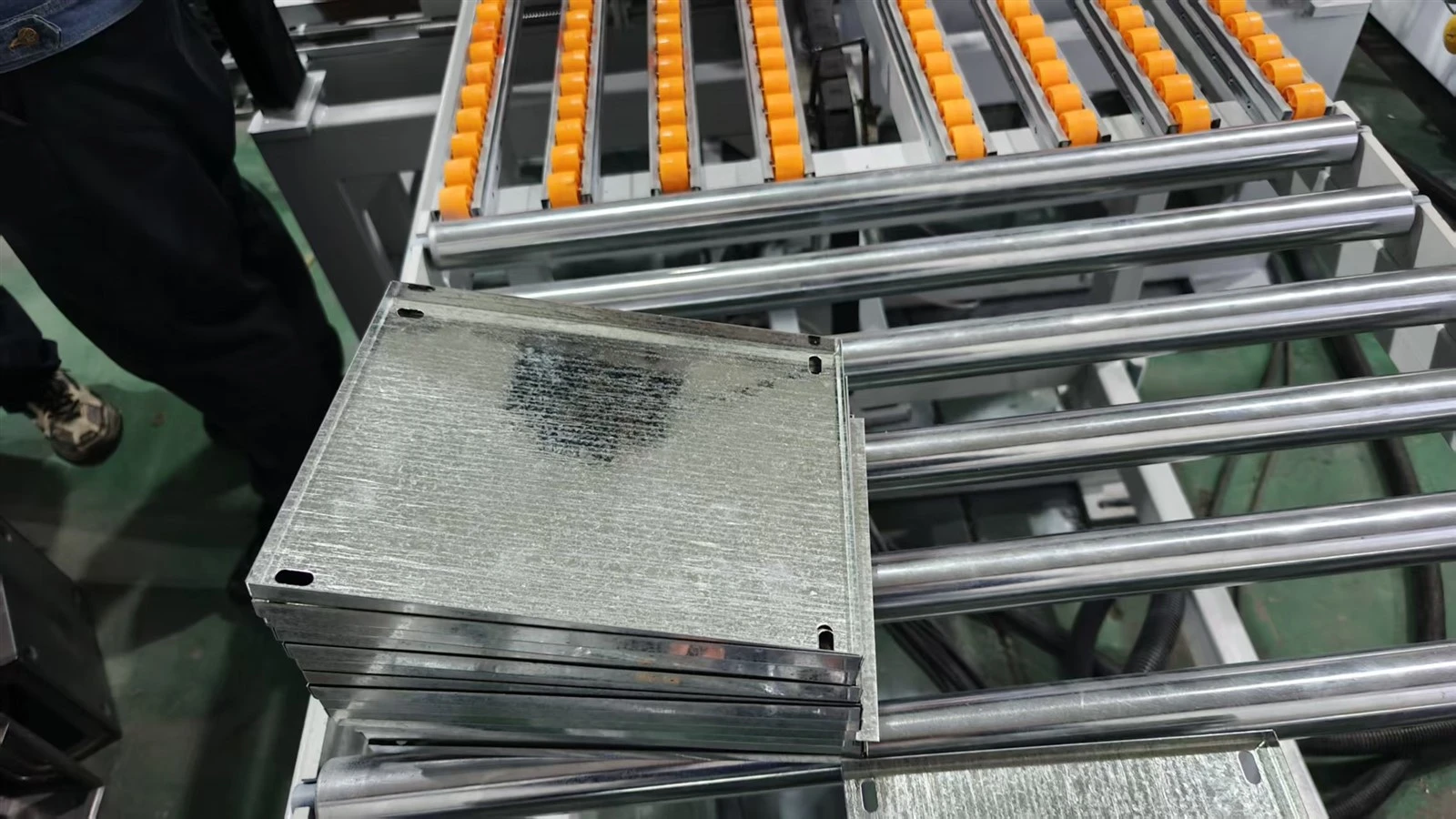

Панелите на вратите на противопожарните шкафове обикновено използват 0,5-1,0 mm тънки плочи, които са склонни към вълнообразни ръбове и изкривяване по време на формоване. Оборудването използва много-процес на прогресивно валцуване, с равномерно разпределена деформация при всяко преминаване. Стоманената лента постепенно се деформира, като се избягва концентрацията на напрежение върху повърхността на плочата, причинена от мащабна деформация наведнъж. Това гарантира добра плоскост и прави ръбове, осигурявайки равна основа за последващо монтиране на стъклени прозорци.

II. Cr12 закалени ролки за нулеви драскотини по повърхността на плочата

Като външен компонент на противопожарния шкаф, панелът на вратата изисква високо качество на повърхността. Ролките са изработени от стомана Cr12 с твърдост от HRC58 градуса -62 градуса, а повърхността е прецизно шлайфана за отлична гладкост. Ролките ефективно защитават повърхността на плочата при преминаване на тънката плоча, оставяйки поцинкования слой без драскотини и вдлъбнатини. След формоването може да се пръска директно без шлайфане или ремонт.

III. Еднократно-оформяне на сгъване на дограма

Когато монтирате стъклени прозорци на панелите на вратите на пожароустойчивия шкаф, рамката на прозореца се нуждае от позиционираща сгъваема или фланцова конструкция. Оборудването формира сгъваемия ръб на монтажната рамка на прозореца в една стъпка по време на процеса на формоване на руло. Ъгълът на сгъваемия ръб е точен и ширината е постоянна и приляга плътно към стандартния профил на дограмата, което елиминира необходимостта от последваща вторична обработка на сгъваемия ръб.

Фабрични снимки

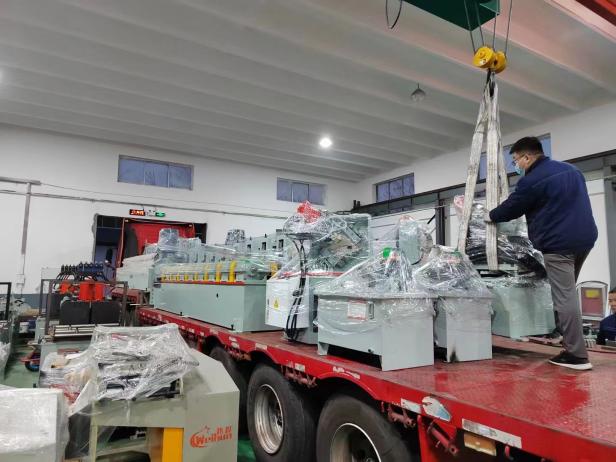

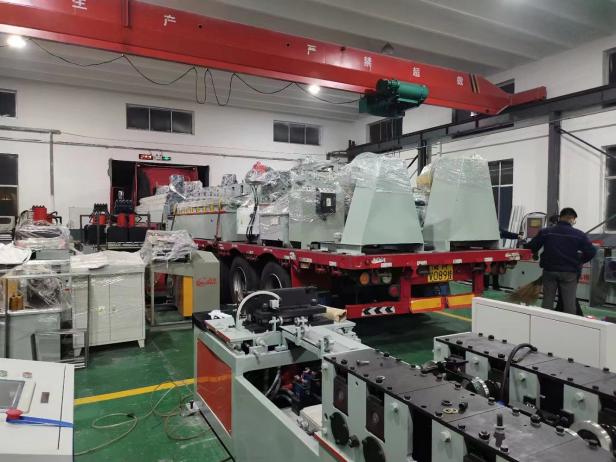

Снимки за доставка

Посещение на клиента

ЧЗВ

Q: Вие сте фабрика или търговска компания?

A: Ние сме фабрика, разположена във Weifang, Китай. Притежава над двадесет комплекта усъвършенствано оборудване, включително нов прецизен обработващ център, NC стругове, CNC телени EDM машини и голяма тестова платформа за огъване на автомобилни профили. Вие сте добре дошли да посетите нашата фабрика по всяко време.

Въпрос: Трябва ли да сменям ролките, когато сменям оборудването, за да произведа различни спецификации на панелите на вратите?

О: За същия тип панели на вратите с различни ширини и дебелини можете просто да регулирате разделянето и фината-настройка на параметрите.

Въпрос: Ще има ли белези на гърба на панела на вратата след оформянето на усилващите ребра?

О: Не. Оборудването използва поддържащи ролки за формоване, а задната част на подсилващите ребра има съответната опора по време на формоването, така че няма да се получат вдлъбнатини или следи. Предната част на панела на вратата е плоска, а подсилващите ребра на гърба са ясно видими. Както предният, така и задният външен вид отговарят на изискванията за панелите на вратата на горивната камера.
